SENSOR SUHU

Sensor suhu adalah alat yang digunakan untuk merubah besaran panas menjadi besaran listrik yang dapat dengan mudah dianalisis besarnya.

Karakteristik sensor suhu ditentukan dari sejauh mana sensor tersebut memiliki kemampuan yang baik dalam mendeteksi setiap perubahan suhu yang ingin dideteksinya. Kemampuan mendeteksi perubahan suhu meliputi:

Sensitifitas, yaitu ukuran seberapa sensitif sensor terhadap suhu yang dideteksinya. Sensor yang baik akan mampu mendeteksi perubahan suhu meskipun kenaikan suhu tersebut sangat sedikit. Sebagai gambaran sebuah inkubator bayi yang dilengkapi dengan sensor yang memiliki sensitifitas yang tinggi
Waktu respon dan waktu recovery, yaitu waktu yang dibutuhkan sensor untuk memberikan respon terhadap suhu yang dideteksinya. Semakin cepat waktu respon dan waktu recovery maka semakin baik sensor tersebut.
Stabilitas dan daya tahan, yaitu sejauh mana sensor dapat secara konsisten memberikan besar sensitifitas yang sama terhadap suhu , serta seberapa lama sensor tersebut dapat terus digunakan.

MACAM-MACAM SENSOR SUHU

Bimetalic Temperatur Sensor

Thermocouples

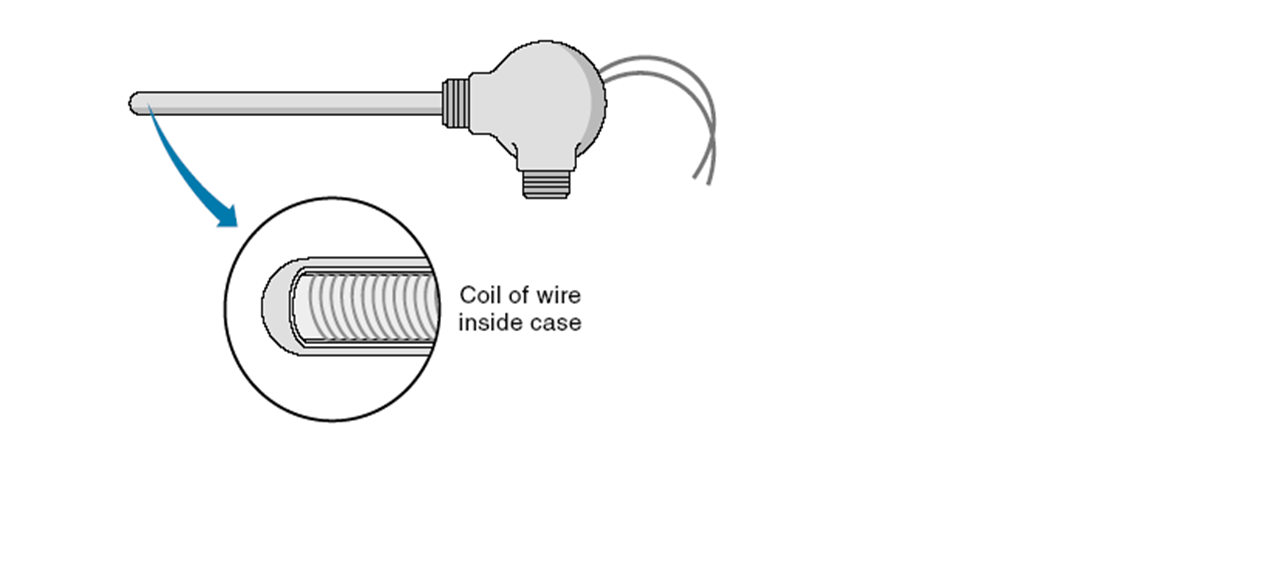

Resistance Temperature Detectors

Thermistors

Integrated Circuit Temperature Sensor

• Integrated Circuit Temperature Sensor

Ada 2 jenis:

1. Seri LM34 : dalam skala Fahrenheit

2. Seri LM35 : dalam skala Celcius

• Pada seri LM35

V_out=10 mV/^oC

Tiap kenaikan 1^oC akan menghasilkan kenaikan tegangan output sebesar 10mV

Sensor Suhu (LM 35)

Pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antar 4 Volt sampai 30 Volt

Mula-mula vcc sebesar 12v digunakan untuk menghidupkan sensor LM35 yang akan mendeteksi suhu. Keluaran sensor ini akan naik sebesar 10 mV setiap derajad celcius sehingga diperoleh persamaan sebagai berikut :

VLM35 = Suhu*10mV

Secara prinsip sensor akan melakukan penginderaan pada saat perubahan suhu setiap suhu 1 ºC akan menunjukan tegangan sebesar 10 mV. Pada penempatannya LM35 dapat ditempelkan dengan perekat atau dapat pula disemen pada permukaan akan tetapi suhunya akan sedikit berkurang sekitar 0,01 ºC karena terserap pada suhu permukaan tersebut. Dengan cara seperti ini diharapkan selisih antara suhu udara dan suhu permukaan dapat dideteksi oleh sensor LM35 sama dengan suhu disekitarnya, jika suhu udara disekitarnya jauh lebih tinggi atau jauh lebih rendah dari suhu.

Kelebihan dan Kelemahan IC Temperatur Sensors Tipe LM35

• Kelebihan:

Rentang suhu yang jauh, antara -55 sampai +150 ^oC

Low self-heating, sebesar 0.08 ^oC

Beroperasi pada tegangan 4 sampai 30 V

Rangkaian tidak rumit

Tidak memerlukan pengkondisian sinyal

• Kekurangan:

Membutuhkan sumber tegangan untuk beroperasi

Contoh permasalahan

Rancangkan suatu sensor suhu menggunakan IC LM35 yang mengikuti spesifikasi;

Interval : 16-36⁰C

sumber tegangan : 5 V

Output : 0.1V/⁰C

SMART SOLUTIONS

We know that LM35 has an operating range of -55⁰C to 150⁰C and suplay voltage range of 4V-30V so there are no problems with range and supplay voltage requirements,
But there are problem at output because the specification also call for 0.1V = 1⁰C, which is ten times greater than LM35 output
So that we can use op-amp to increase output voltage ten times greater. The gain of amplifier can be set to ten times by proper selection of resistors at op-amp
